RNN
RNN原理
数学表达式：
\[\pmb h_t :=tanh(\pmb W_{xh}\pmb x_t+\pmb W_{hh}\pmb h_{t-1})\]简化：

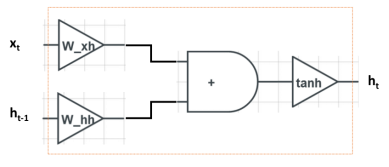

\[{\pmb h}_t := \pmb f(\pmb x_t,\pmb h_{t-1})\]电路图如下：
梯度爆炸与梯度消失
假设激活函数为恒等变换，当t很大时，目标偏导数取决于对角阵最大值$\lambda_1$大于1还是小于1。大于1时，发生梯度爆炸；小于1时，发生梯度消失。梯度爆炸可以用梯度裁剪（gradient clipping）来解决。LSTM和GRU通过门（gate）机制控制RNN中的信息流动，用来缓解梯度消失问题。
LSTM
LSTM（Long Short-Term Memory）由Hochreiter和Schmidhuber提出。
数学表达式：
\[\pmb i_t :=sigmoid(\pmb W_{xi}\pmb x_t+\pmb W_{hi}\pmb h_{t-1})\] \[\pmb f_t :=sigmoid(\pmb W_{xf}\pmb x_t+\pmb W_{hf}\pmb h_{t-1})\] \[\pmb o_t :=sigmoid(\pmb W_{xo}\pmb x_t+\pmb W_{ho}\pmb h_{t-1})\] \[\pmb {\tilde c_t} :=tanh(\pmb W_{xc}\pmb x_t+\pmb W_{hc}\pmb h_{t-1})\] \[\pmb c_t :=\pmb f_t \odot \pmb c_{t-1}+\pmb i_t \odot \tilde{\pmb c}_t\] \[\pmb h_t := \pmb o_t \odot tanh(\pmb c_t)\]其中，$\pmb i$代表输入门（input），$\pmb f$代表遗忘门（forget），$\pmb o$代表输出门（output）。和RNN相比，LSTM多了一个隐状态变量$\pmb c_t$，称为细胞状态（cell state）。

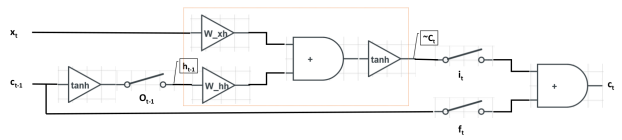

简化：
\[\pmb {\tilde c_t} :=tanh(\pmb W_{xc}\pmb x_t+\pmb W_{hc}\pmb h_{t-1})\] \[\pmb c_t :=\pmb f_t \cdot \pmb c_{t-1}+\pmb i_t \cdot \tilde{\pmb c}_t\] \[\pmb h_{t-1} := \pmb o_{t-1} \cdot tanh(\pmb c_{t-1})\]
当 $i_t=1$（闭合）、$f_t=0$（打开）、$o_t=1$（闭合）时，LSTM退化为标准的RNN。
GRU
数学表达式：

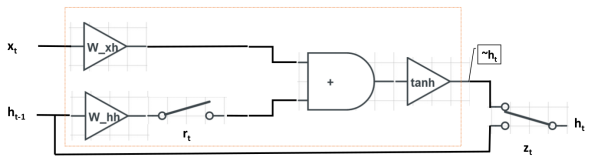

\[\pmb z_t :=sigmoid(\pmb W_{xz}\pmb x_t+\pmb W_{hz}\pmb h_{t-1})\] \[\pmb r_t :=sigmoid(\pmb W_{xr}\pmb x_t+\pmb W_{hr}\pmb h_{t-1})\] \[\pmb {\tilde h_t} :=tanh(\pmb W_{xh}\pmb x_t+\pmb r_t \odot (\pmb W_{hh}\pmb h_{t-1}))\] \[\pmb h_t :=\pmb (1-\pmb z_t)\odot \pmb {\tilde h_t}+\pmb z_t \odot \pmb h_{t-1}\]简化：
\[\pmb {\tilde h_t} :=tanh(\pmb W_{xh}\pmb x_t+\pmb r_t \cdot (\pmb W_{hh}\pmb h_{t-1}))\] \[\pmb h_t :=\pmb (1-\pmb z_t)\cdot \pmb {\tilde h_t}+\pmb z_t \cdot \pmb h_{t-1}\]
与LSTM相比，GRU将输入们和遗忘门融合成单一的更新门$z_t$，融合了细胞状态和隐层单元，$r_t$为重置门。当$r_t=1$（闭合）、$z_t=0$（开关连上面）GRU退化为标准的RNN。
小结
RNN、LSTM、GRU输出都是取$h_t$。只不过LSTM在循环过程中，多携带了一个细胞状态$c_t$。三者的计算单元基本一致，都是对$x_t$和$h_t$做线性映射然后加激活函数。区别在于如何设计门控缓解梯度消失。
